20260907复现

需要分析的结构是 $\mathrm{N}{\mathrm{a}}_3\mathrm{P}{\mathrm{S}}_{3.85}{\mathrm{F}}_{0.15}$ 哈mm有点奇怪，异价掺杂但却没有空位。

依然使用xtalkit工具箱，获取mp-28782结构，这是 $\mathrm{N}{\mathrm{a}}_6{\mathrm{P}}_2{\mathrm{S}}_8$ ，最终需要扩胞到 $\mathrm{N}{\mathrm{a}}_{60}{\mathrm{P}}_{20}{\mathrm{S}}_{80}$ ，然后掺杂，变为 $\mathrm{N}{\mathrm{a}}_{60}{\mathrm{P}}_{20}{\mathrm{S}}_{77}{\mathrm{F}}_3$ ，也即最终的结构。

运行:

uv run xtalkit shry prepare mp-28782.cif \
  --out Na3PS3.85F0.15_ready.cif \
  --set-occupancy "S3:S77/80F3/80" \
  --parent-spacegroup 114 \
  --target-formula Na60P20S77F3 \
  --scaling-matrix \
     2  1  0 \
    -1  2  0 \
     0  0  2

然后检查manifest:

python -m json.tool Na3PS3.85F0.15_ready.cif.manifest.json

确认信息无误后执行:

uv run xtalkit shry count \
  Na3PS3.85F0.15_ready.cif \
  --scaling-matrix \
     2  1  0 \
    -1  2  0 \
     0  0  2 \
  --symprec 0.01 \
  --angle-tolerance 5 \
  --atol 1e-5 \
  --out F015_count.json

然后再次确认:

python -m json.tool F015_count.json

无误后开始计数:

uv run xtalkit shry enum \
  Na3PS3.85F0.15_ready.cif \
  --scaling-matrix \
     2  1  0 \
    -1  2  0 \
     0  0  2 \
  --symprec 0.01 \
  --angle-tolerance 5 \
  --atol 1e-5 \
  --expect-count 2054 \
  --target-formula Na60P20S77F3 \
  --write-cif \
  --write-poscar \
  --out F015_SHRY

最初，我想的是枚举扩胞，POSCAR结构是 $\mathrm{N}{\mathrm{a}}_{60}{\mathrm{P}}_{20}{\mathrm{S}}_{77}{\mathrm{F}}_3$ 。师兄用的结构是 $\mathrm{N}{\mathrm{a}}_{23}{\mathrm{P}}_8{\mathrm{S}}_{3}1\mathrm{F}$ 。

在Phys. Chem. Chem. Phys., 2018, 20, 20525这份文献中，作者将迁移活化能细分:

$$E_{\mathrm{a}\mathrm{c}\mathrm{t}\mathrm{i}\mathrm{v}\mathrm{a}\mathrm{t}\mathrm{i}\mathrm{o}\mathrm{n}}\approx E_{\mathrm{b}\mathrm{i}\mathrm{n}\mathrm{d}\mathrm{i}\mathrm{n}\mathrm{g}}+E_{\mathrm{m}\mathrm{i}\mathrm{g}\mathrm{r}\mathrm{a}\mathrm{t}\mathrm{i}\mathrm{o}\mathrm{n}}$$

$\mathrm{N}{\mathrm{a}}_3\mathrm{P}{\mathrm{S}}_4$ 掺杂体系中存在这 $V_{\mathrm{N}\mathrm{a}}^{{}^{\prime }}-X_{\mathrm{S}}^{\ast }$ 缺陷对，前者的结合能可看做Na空位逃逸掺杂缺陷所需的能量，后者迁移能即为自由钠空位(钠离子)迁移所需要的能量。结合能可用孤立缺陷对方法求解:

$$E_{\mathrm{b}\mathrm{i}\mathrm{n}\mathrm{d}\mathrm{i}\mathrm{n}\mathrm{g}}=\sum E_{\mathrm{i}\mathrm{s}\mathrm{o}\mathrm{l}\mathrm{a}\mathrm{t}\mathrm{e}}-\sum E_{\mathrm{d}\mathrm{e}\mathrm{f}\mathrm{e}\mathrm{c}\mathrm{t}\mathrm{p}\mathrm{a}\mathrm{i}\mathrm{r}}$$

此外，DFT计算指出，0K部分固态电解质并不算稳定:

$$\mathrm{N}{\mathrm{a}}_{47}{\mathrm{P}}_{16}{\mathrm{S}}_{63}\mathrm{X}⟶{\mathrm{P}}_2{\mathrm{S}}_5+\mathrm{N}{\mathrm{a}}_2\mathrm{S}+\mathrm{N}\mathrm{a}\mathrm{X}$$

反应吉布斯自由能略微大于0，类似的情况也出现在LGPS、 $\mathrm{N}{\mathrm{a}}_{10}\mathrm{S}\mathrm{n}{\mathrm{P}}_2{\mathrm{S}}_{12}$ 上，比如LGPS:0.025eV/atom， $\mathrm{N}{\mathrm{a}}_{10}\mathrm{S}\mathrm{n}{\mathrm{P}}_2{\mathrm{S}}_{12}$ :0.007eV/atom，但这种吉布斯自由能变上升会在高温下因熵效应而得到补偿。

另一篇涉及热力学、相图的非常不错的文献是J Mater Sci (2022) 57:10475–10498。文献给出形成能定义:

$$\mathrm{\Delta }{E}_f=E-\sum _i^N{n}_i{\mu }_i$$

$\mathrm{\Delta }{E}_f$ 来源于internal energies，只反应化学键合能差，不包含熵效应，因此这个"能"指热力学能近似而非吉布斯自由能。

不过在0K下，对于凝聚相系统， $G\approx U$

本次计算所涉及的材料包括:

符号	组成	ENERGY(SIGMA->0) (EV)	来源
A	Na24P8S32	-263.49702674	我的数据/2_缺陷形成能/A_Na24P8S32/static/OUTCAR
B	Na24P8S31F	-262.83937078	我的数据/2_缺陷形成能/B_Na24P8S31F/static/OUTCAR
C1	Na23P8S32	-259.52048395	我的数据/2_缺陷形成能/C1_Na23P8S32_type1/static/OUTCAR
C2	Na23P8S32	-259.56210801	我的数据/2_缺陷形成能/C2_Na23P8S32_type2/static/OUTCAR
D(vac2,最稳定)	Na23P8S31F	-260.80904463	我的数据/2_缺陷形成能/D_Na23P8S31F1/static/OUTCAR或者基准数据
Na cell	bcc Na, 2 Na/晶胞(mp-127)	-2.62163986	我的数据/1_参考态/Na_mp127/static/OUTCAR
Na cell	hexagnol Na,2 Na(mp-10172)	-2.60109480
S cell	32 S/晶胞	-131.81475327	我的数据/1_参考态/S_mp77_定容/static/OUTCAR
F2 cell	2 F/晶胞	-3.60772515	我的数据/1_参考态/F2/static/OUTCAR
F掺杂形成能:

• 考虑空位: -260.80904463-131.81475327/32 +3.60772515* 0.5+259.56210801=-3.552813284687545
• 不考虑空位: -262.83937078-131.81475327/32 +3.60772515* 0.5+263.49702674=-1.6576925046875317
  不考虑空位的计算公式如下:

$$\mathrm{\Delta }{E}_f(X_{\mathrm{S}}^{\ast })=E(\mathrm{N}{\mathrm{a}}_{24}{\mathrm{P}}_8{\mathrm{S}}_{31}\mathrm{F})+{\mu }_{\mathrm{S}}-(\mathrm{E}(\mathrm{N}{\mathrm{a}}_{24}{\mathrm{P}}_8{\mathrm{S}}_{32})+{\mu }_{\mathrm{F}})$$

Na空位形成能:

• 考虑F: $\mathrm{\Delta }{E}_f=\mathrm{E}(\mathrm{N}{\mathrm{a}}_{23}{\mathrm{P}}_8{\mathrm{S}}_{31}\mathrm{F})+{\mu }_{\mathrm{N}\mathrm{a}}-\mathrm{E}(\mathrm{N}{\mathrm{a}}_{24}{\mathrm{P}}_8{\mathrm{S}}_{31}\mathrm{F})$
  • -260.80904463-2.62163986/2+262.83937078=0.719506220000028
• 不考虑F: $\mathrm{\Delta }{E}_f=\mathrm{E}(\mathrm{N}{\mathrm{a}}_{23}{\mathrm{P}}_8{\mathrm{S}}_{32})+{\mu }_{\mathrm{N}\mathrm{a}}-\mathrm{E}(\mathrm{N}{\mathrm{a}}_{24}{\mathrm{P}}_8{\mathrm{S}}_{32})$
  • -259.56210801-2.62163986/2+263.49702674=2.62409880000007

均相差甚远呢。计算相图，考虑 $\mathrm{\Delta }\mu <0$ 的情况，那么以D1、mp-127为例，空位形成能上下界为:

$$E_f^{V1}=E_{def}-E_{bulk}+E_{\mathrm{N}\mathrm{a}}^{\mathrm{o}\mathrm{w}\mathrm{n}}-1.232434=-0.5034559799999436$$ $$E_f^{V2}=E_{def}-E_{bulk}+E_{\mathrm{N}\mathrm{a}}^{\mathrm{o}\mathrm{w}\mathrm{n}}-2.113711=-1.3847329799999435$$

化学势被定义为偏摩尔吉布斯自由能:

$$\mu =({\displaystyle \frac{\partial G}{\partial N}}{)}_{T,P}$$

超额化学势定义为体系化学势与参考态化学势的差值:

$$\mathrm{\Delta }{\mu }_A={\mu }_A-{\mu }_A^0$$

对于 $\mathrm{N}{\mathrm{a}}_3\mathrm{P}{\mathrm{S}}_4+\mathrm{N}\mathrm{a}\mathrm{F}$ 的体系，收到以下约束:

$$\{\begin{array}{l}3{\mu }_{\mathrm{N}\mathrm{a}}+{\mu }_{\mathrm{P}}+4{\mu }_{\mathrm{S}}=G_{\mathrm{N}{\mathrm{a}}_3\mathrm{P}{\mathrm{S}}_4}\\ {\mu }_{\mathrm{N}\mathrm{a}}+{\mu }_{\mathrm{F}}=G_{\mathrm{N}\mathrm{a}\mathrm{F}}\end{array}$$

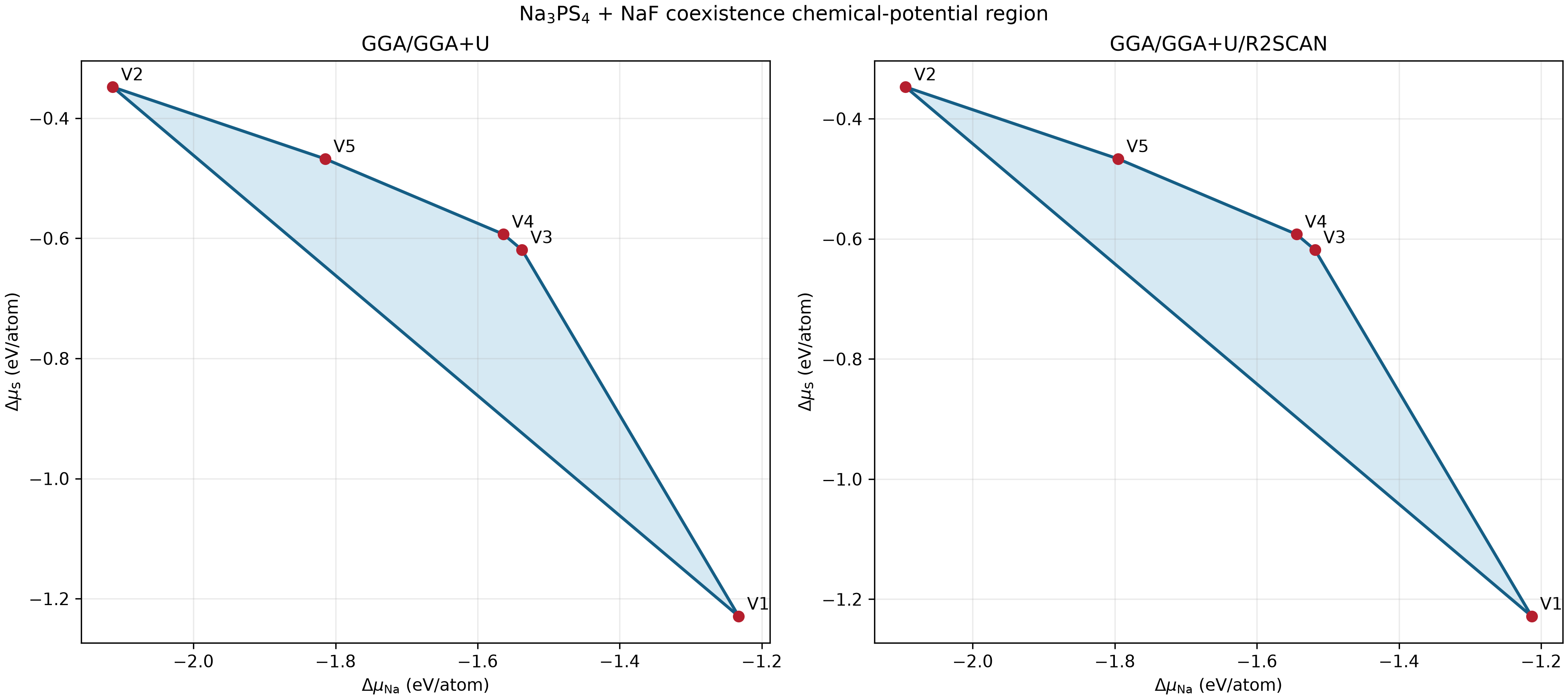

自由度减少为2，在恒温恒压下可画出二维图像，以 $\mathrm{\Delta }{\mu }_{},\mathrm{\Delta }{\mu }_{\mathrm{F}}$ 为例:

每一个竞争相都会给出一个不允许析出的不等式，比如:

$$2\mathrm{\Delta }{\mu }_{\mathrm{Na}}+\mathrm{\Delta }{\mu }_S\le \mathrm{\Delta }{E}_f({\mathrm{Na}}_2\mathrm{S})$$

假设横轴 $x=\mathrm{\Delta }{\mu }_{\mathrm{N}\mathrm{a}}$ ，纵轴为 $y=\mathrm{\Delta }{\mu }_{\mathrm{S}}$ 。所以它的边界为:

$$y=\mathrm{\Delta }{E}_f(\mathrm{N}{\mathrm{a}}_2\mathrm{S})-2\mathrm{x}$$

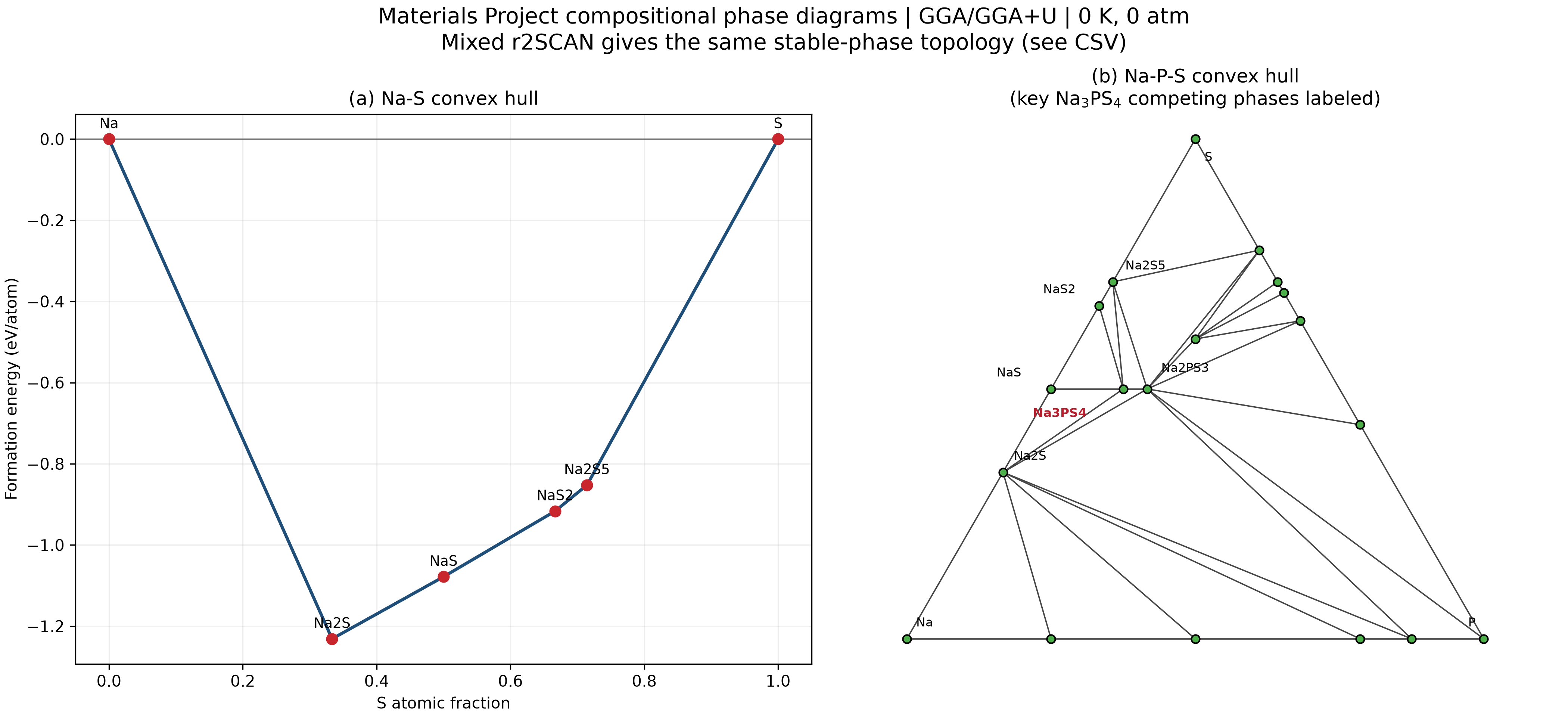

边界是一条直线，其他竞争相也同理，最终画出来是:

可看到，在热力学相稳定性的约束下， $-1.23\mathrm{e}\mathrm{V}/\mathrm{a}\mathrm{t}\mathrm{o}\mathrm{m}\le \mathrm{\Delta }{\mu }_{\mathrm{N}\mathrm{a}}\le -2.11\mathrm{e}\mathrm{V}/\mathrm{a}\mathrm{t}\mathrm{o}\mathrm{m}$ 。

完整的绝对化学势 ${\mu }_A$ 数据如下:

顶点	另外两个共存相	${\mu }_{\mathrm{Na}}$	${\mu }_{\mathrm{P}}$	${\mu }_{\mathrm{S}}$	${\mu }_{\mathrm{S}}$
V1	${\mathrm{Na}}_2{\mathrm{PS}}_3+{\mathrm{Na}}_2\mathrm{S}$	-2.554960	-5.820945	-5.365783	-6.556072
V2	${\mathrm{Na}}_2{\mathrm{PS}}_3+{\mathrm{Na}}_2{\mathrm{S}}_5$	-3.436237	-6.702222	-4.484506	-5.674795
V3	$\mathrm{NaS}+{\mathrm{Na}}_2\mathrm{S}$	-2.859963	-7.345959	-4.755777	-6.251069
V4	$\mathrm{NaS}+{\mathrm{NaS}}_2$	-2.886042	-7.372039	-4.729698	-6.224990
V5	${\mathrm{NaS}}_2+{\mathrm{Na}}_2{\mathrm{S}}_5$	-3.137182	-7.120898	-4.604128	-5.973849
绝对化学势 ${\mu }_{\mathrm{A}}={\mu }_{\mathrm{A}}^0+\mathrm{\Delta }{\mu }_{\mathrm{A}}$ ，在相图计算过程中并未涉及到DFT计算，未计算参考态能量，所以直接代入绝对化学势是不妥当的。

超额化学势 $\mathrm{\Delta }{\mu }_A$ 的数据如下:

顶点	$\mathrm{\Delta }{\mu }_{\mathrm{Na}}$	$\mathrm{\Delta }{\mu }_{\mathrm{P}}$	$\mathrm{\Delta }{\mu }_{\mathrm{S}}$	$\mathrm{\Delta }{\mu }_{\mathrm{F}}$
V1	-1.232434	-0.407643	-1.229333	-4.641494
V2	-2.113711	-1.288920	-0.348056	-3.760217
V3	-1.537437	-1.932657	-0.619327	-4.336491
V4	-1.563517	-1.958736	-0.593248	-4.310412
V5	-1.814657	-1.707596	-0.467678	-4.059272

这种方法相比能量/原子数来获得化学势的方法更精确一些，但依然是忽略了零点振动能等能量的近似。

过渡态使用NEB方法计算，初和末image为两个含有空位的 $\mathrm{N}{\mathrm{a}}_{23}{\mathrm{P}}_8{\mathrm{S}}_{32}$ ，最终未掺杂的结构能垒为0.6222 eV

看看AIM电荷，这其实是第一次计算吧。以 $\mathrm{N}{\mathrm{a}}_{24}{\mathrm{P}}_8{\mathrm{S}}_{32}$ 为例，首先完成几何优化，在单点计算时加上参数LAECHG = .TRUE.。这个参数第一次接触，默认关闭，若开启，VASP会显式地重建并写入所有电子(全电子密度)的电荷密度到文件，包括芯电子密度、原初原子价密度(计算开始时，根据孤立原子的价电子密度叠起来的一个参考密度)、自洽价密度，分别对应AECCAR0, AECCAR1, and AECCAR2(SCF 收敛以后，经过 PAW all-electron reconstruction 的价电子密度)这几个文件。从定义上看AECCAR2和CHGCAR有些类似。在离原子核较远处，CHGCAR和AECCAR2所代表的电子密度比较接近，但是非常靠近原子核时，PAW 会把难处理的、疯狂振荡的真实价电子波函数换成比较光滑的 pseudo wavefunction，而 AECCAR2 进行了 AE reconstruction，重新恢复了核附近真实价电子密度的一些剧烈结构

然后使用VTST中的Perl脚本:

chgsum.pl AECCAR0 AECCAR2

运行后生成CHGCAR_sum，它将芯电子密度和PAW重构后的价电子密度叠加。

接着运行bader这个二进制文件:

bader CHGCAR -ref CHGCAR_sum

程序会利用CHGCAR_sum，根据AIM理论划分AIM原子盆。

如果直接使用平滑后的电子密度CHGCAR来划分原子盆，那么某些原子的核附近电子密度结构可能会被赝势“削平”。

AIM盆的边界满足:

$$\mathrm{\nabla }\rho \cdot \mathbf{n}\mathbf{(}\mathbf{r}\mathbf{)}=0$$

盆边界确定以后，程序然后对该盆里的电子密度积分可得到盆里的电子数:

$$N_A={\int }_{{\mathrm{\Omega }}_A}\rho (\mathbf{r})d\mathbf{r}$$

程序最终输出ACF.dat、BCF.dat、AVF.dat。大多数情况下看ACF.dat即可，里面记录的是每个原子在AIM盆中的电荷数。比如 $\mathrm{N}{\mathrm{a}}_{24}{\mathrm{P}}_8{\mathrm{S}}_{32}$ :

λ cat ACF.dat
    #         X           Y           Z       CHARGE      MIN DIST   ATOMIC VOL
 --------------------------------------------------------------------------------
    1    0.000000    3.504683    2.994809    6.151045     1.032568    10.206855
    2    0.000000   10.514048    2.994809    6.151045     1.032568    10.206855
    3    3.504683    0.000000    4.147234    6.151045     1.032568    10.206855
    4   10.514048    0.000000    4.147234    6.151045     1.032568    10.206855
    5    3.504683    7.009366    0.576213    6.151045     1.032568    10.206855

第一个原子盆对应Na，AIM盆体积为10.2068 ${\mathrm{\AA }}^3$ ，由于Na使用的PAW势为Na_pv，因此有7个价电子，AIM盆中有6.15个电子。AIM电荷定义为:

$$q_A=Z_{\mathrm{V}\mathrm{A}\mathrm{L}}-N_A^{\mathrm{B}\mathrm{a}\mathrm{d}\mathrm{e}\mathrm{r}}$$

盆中的电子数少于价电子数，很明显Na带7−6.151045=+0849个原子电荷。最终统计数据如下:

元素	原子数	Bader 电荷平均值	价电子数	AIM 电荷平均值	总 AIM 电荷
Na	24	6.148305	7	$+0.851695$	$+20.440688$
P	8	3.806308	5	$+1.193692$	$+9.549536$
S	32	6.937194	6	$-0.937194$	$-29.990208$
合计	64	—	—	—	$\approx 0.000000$

$\mathrm{N}{\mathrm{a}}_{23}{\mathrm{P}}_8{\mathrm{S}}_{31}\mathrm{F}$ 的数据如下:

原子编号	元素	与 F 距离 (Å)	Bader 电荷	价电子数	AIM 电荷
31	P	1.673	3.372201	5	+1.627799
15	Na	2.673	6.140133	7	+0.859867
14	Na	2.837	6.144617	7	+0.855383
62	S	2.951	6.848421	6	−0.848421
33	S	3.699	6.904765	6	−0.904765
51	S	3.853	6.941452	6	−0.941452
2	Na	3.981	6.146287	7	0.853713
4	Na	4.171	6.147733	7	+0.852267
63	F	0	7.818446	7	−0.818446

至此，Bader分析实际上已经完成了。然后使用vaspkit的508功能生成bader.pqr，之后就可以载入VMD中着色了，

mol scaleminmax 0 0 -1.2 0.95

color scale method BWR
color scale midpoint 0.55814

package require colorscalebar
::ColorScaleBar::color_scale_bar 0.8 0.05 0 1 -1.2 0.95 6

不过着色之后其实也不算直观😂

至于电子密度差，Δρ = ρ(AB) − ρ(A) − ρ(B)，AB 是整体，A、B 是拆出来的两个片段（片段冻结在 AB 几何、不弛豫）。即关键在于三套计算必须可直接逐网格点相减，使用同一个晶胞、同一个坐标系、同一套FFT网格(NGXF、NGXY、NGXZ)。

DFT计算结束后，运行vaspkit，选择314，做电荷差分，根据提示依次输入AB体系， 片段A和片段B的CHGCAR文件所在的位置，就可以得到CHGDIFF.vasp文件。CHGDIFF.vasp在VESTA中打开，可以得到图像了。

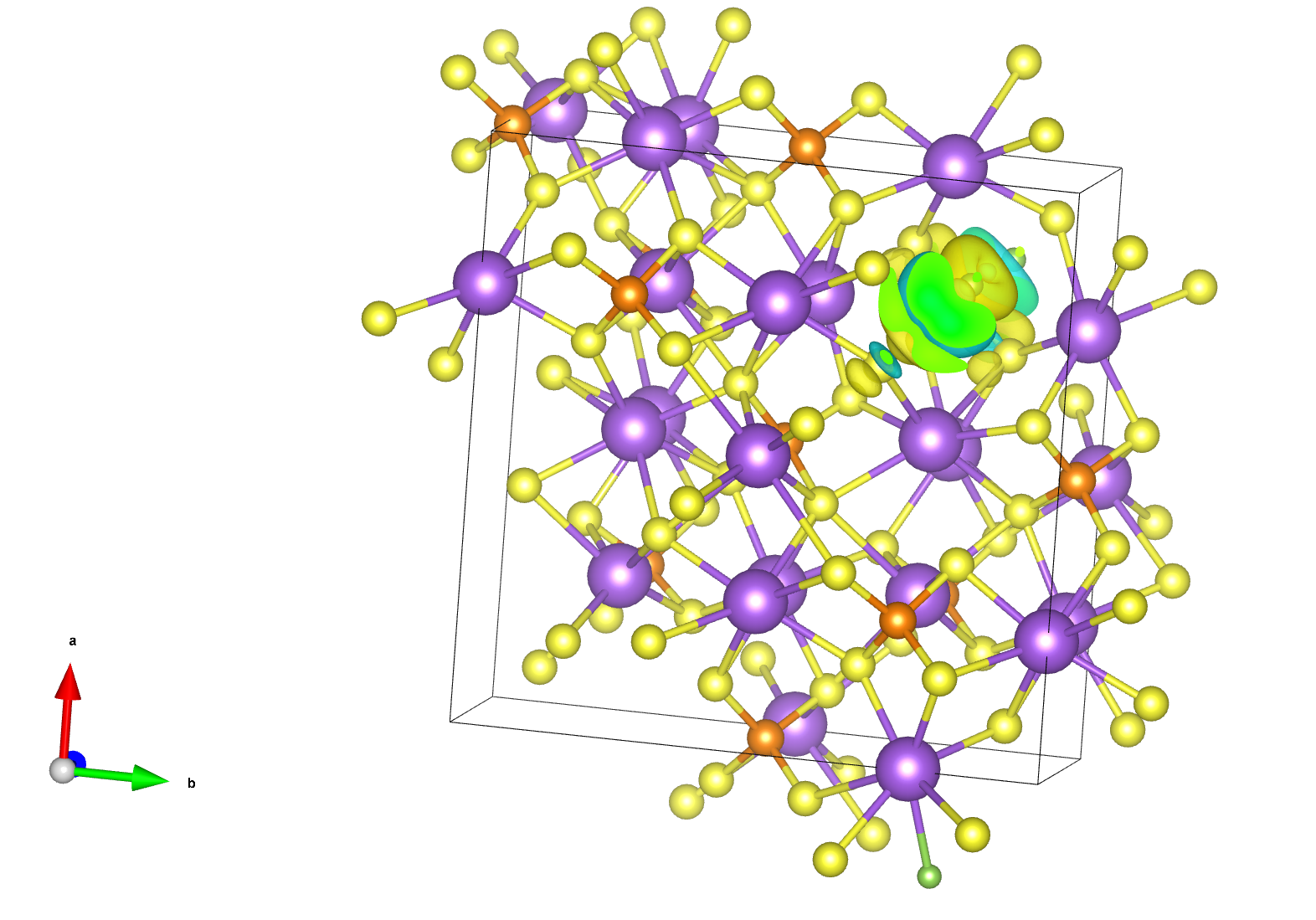

设置完boundary和原子显示后:

沿用vesta默认设置，黄色部分代表电子密度差>0，表示该空间位置相对于“F + host 两个孤立片段的电子密度简单叠加”出现了电子积累，而青色的部分电子密度差<0，表示电子耗尽。

VASP使用平面波基组，如想研究s、p、d、f等LACO局域原子轨道波函数，需要使用LOBSTER，把 VASP 的平面波波函数投影回一套局域原子轨道基组，然后构造类似紧束缚/局域轨道表象下的 Hamiltonian population。类似于:

$${\text{COHP}}_{ij}(E)\sim H_{ij}\times {\text{DOS}}_{ij}(E)$$

它把DOS里的电子态拆分成键合程度。传统COHP的符号约定是大于零反键，小于零成键。许多文献往往会计算-COHP，这样成键时-COHP就>0。

将COHP 从低能积分到某个能量(通常是Fermi能级):

$${\text{ICOHP}}_{ij}(E_F)={\int }_{-\mathrm{\infty }}^{E_F}{\text{COHP}}_{ij}(E)dE$$

• COHPCAR.lobster：能量分辨的 COHP 曲线，拿来画图。
• ICOHPLIST.lobster：每一对键的积分 COHP 数值，直接读表。
• COOPCAR.lobster / ICOOPLIST.lobster：COOP，基于 overlap population 的成键分析。
• COBICAR.lobster / ICOBILIST.lobster：COBI，偏 bond-order/bond-index 的描述。
• DOSCAR.lobster：LOBSTER 投影后的 DOS/PDOS。
• CHARGE.lobster：Mulliken/Löwdin 类原子电荷。
• GROSSPOP.lobster：gross orbital population。
• projectionData.lobster：轨道投影本身的大文件。
• lobsterout：非常重要，里面要检查 projection quality，特别是 charge spilling。

涉及到的概念非常多，方法学的文献没怎么阅读😂经验也不多、理解也还不算深入，就简单记录一下吧。

在分组动力学模拟后处理的时候。

一个快离子导体的载流子扩散，α通常不是从头到尾都等于，大概会经历:

ballistic→vibration/caging→hopping diffusion

下图是nps的α-t图，我真是一上来就没绷住😢，这噪声也太大了。

载入VMD中unwrap观察轨迹可以看到钠离子确实是在迁移的，xyz方向的MSD曲线线性倒也还行。目前推测可能是mlipx的问题，后续想办法修一修。

就取100-300ps吧，使用kinisi模块进行分析。
平均示踪扩散系数为 $D_{\mathrm{t}\mathrm{r}}=5.309\times {10}^{-10}{\mathrm{m}}^2/\mathrm{s}$ ，95%置信度下的示踪扩散系数区间为 $[1.438\times {10}^{-10},9.335\times {10}^{-10}]{\mathrm{m}}^2/\mathrm{s}$

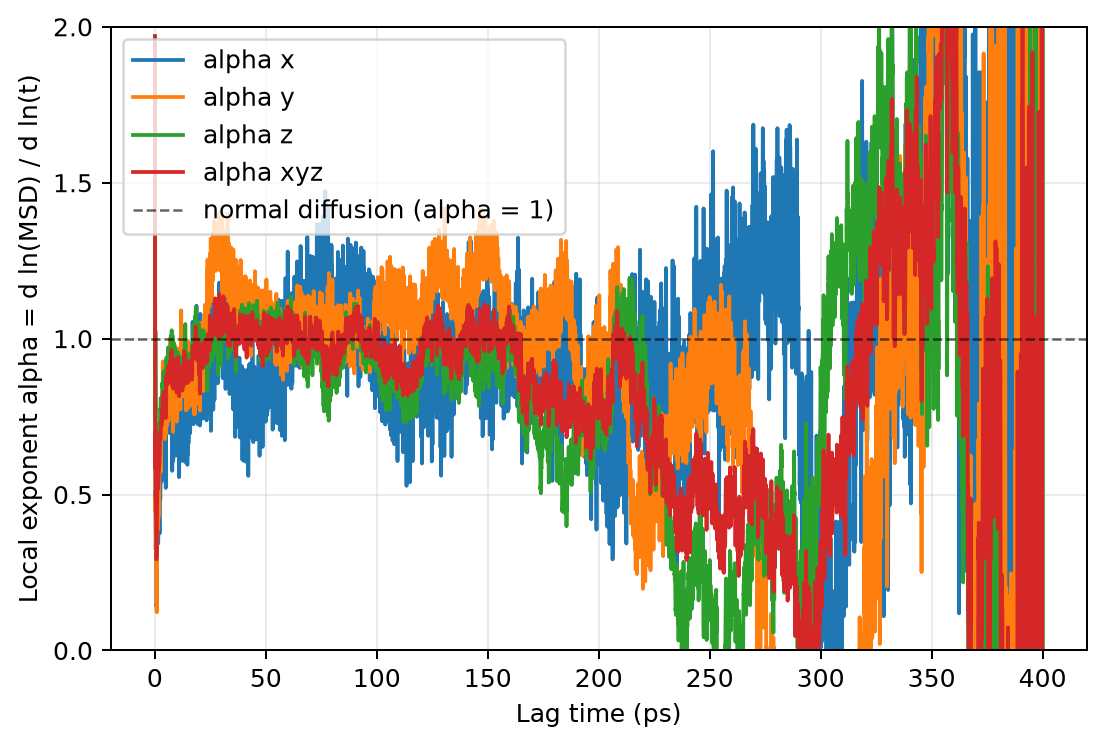

掺入F的体系的α-t图倒是好多了:

MSD图表明两个体系进入扩散的区间具有明显的差异，这种差异来源于两个体系的动力学性质不同。
掺杂体系使用50-220ps进行kinisi拟合计算。
平均示踪系数为 $D=1.391\times {10}^{-9}{\mathrm{m}}^2/\mathrm{s}$ ，95%置信度下的示踪扩散系数区间为 $[9.302\times {10}^{-10},1.839\times {10}^{-9}{\mathrm{m}}^2/\mathrm{s}]$ ，扩散明显增强。
